实现一个精简的BLE从机协议栈—5—链路层连接建立——实现细节

本文描述 BLE 链路层连接建立过程,在代码上的具体实现细节。

  • 本系列文章,基于nordic nrf52840 MCU,来实现一个精简的 BLE 从机协议栈。
  • 已经实现的协议栈地址:https://github.com/fengxun2017/dh_ble/tree/dev,目前在dev分支进行更新开发。早期是基于nrf51822实现了BLE 4.0规范中从机协议栈中的必要部分,实现了可以和手机连接并传输数据。目前手上只有nrf52840了,当前基于nrf52840实现底层需要的驱动,并通过该系列文章,逐步修改一些上层不合理的地方。
  • 该系列文章,涉及到的协议部分会基于BLE 5.3规范进行描述,但仍旧只实现最简单、必要的部分(能连上手机,进行通信即可),并基于iphone进行测试。因此,android可能会由于发送一些我没实现的指令,出现兼容性问题。并且由于没有充分的错误场景测试,一些实现本身可能存在缺陷。
  • 本系列文章,只是用来作为学习 BLE 协议的参考,从硬件层驱动,链路层,到上层协议,都以最直接,简单的方式来实现。

我们实现的是从机协议栈,因此本文介绍的链路层连接建立过程,都是基于从机角度来描述的。本文也只讨论最常见的,普通广播状态下,接收到连接请求(CONNECT_IND)后,连接的建立过程

1:前情回归:

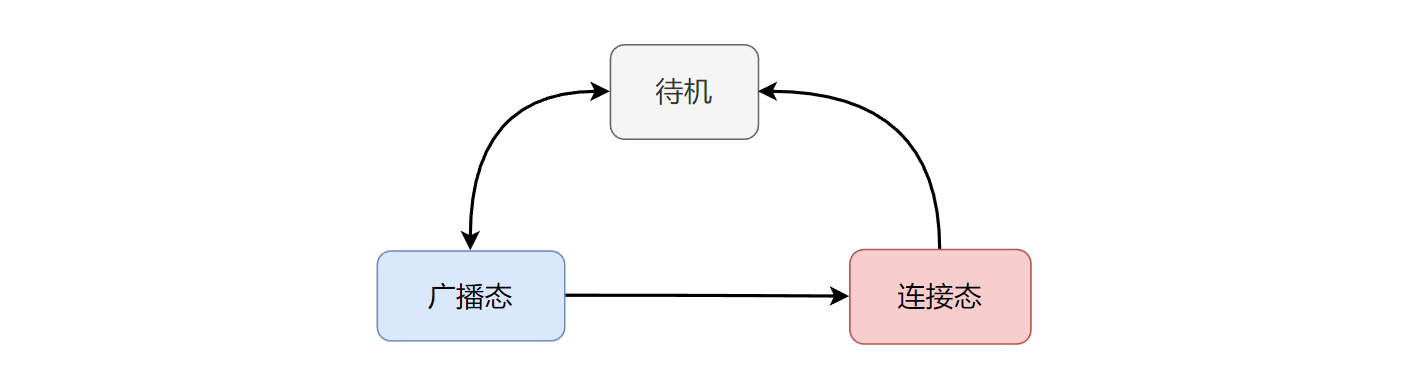

在文章链路层广播状态机实现一文中,我们对从整体上将 BLE 链路层状态间的关系和转换,抽象为下图所示的一个简单状态机:

图 1

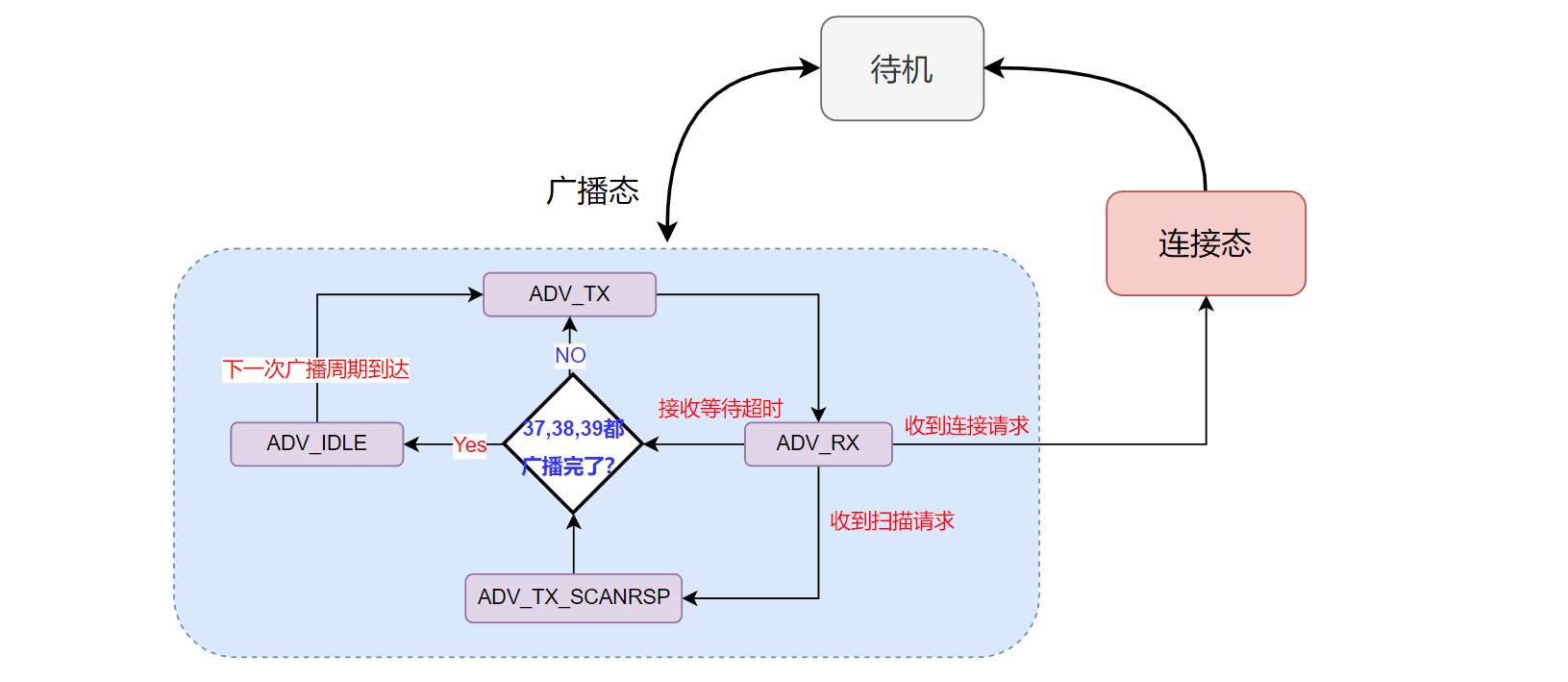

并且,我们分析了广播态中的一些细节,如下图所示:

图 2

本文,我们对上图右边的连接态中的细节进行分析,在链路层连接建立——前置理论一文中,我们总结了完整的连接建立过程大致分为三部分:

  • 被连接设备广播,发起连接的设备扫描设备。
  • 发起连接的设备发送连接请求(CONNECT_IND),被连接设备收到该请求。 则两个设备均进入连接态,并且这个连接本身为连接创建状态
  • 在规定的时间范围内,设备双方完成了第一次数据交互,则连接建立真正完成

2:实现需要考虑的问题

上述过程是一个理想的过程,在实际情况中,可能由于各种原因导致peripheral 设备(在规定的时间)没有收到 central 设备发送过来的数据包。

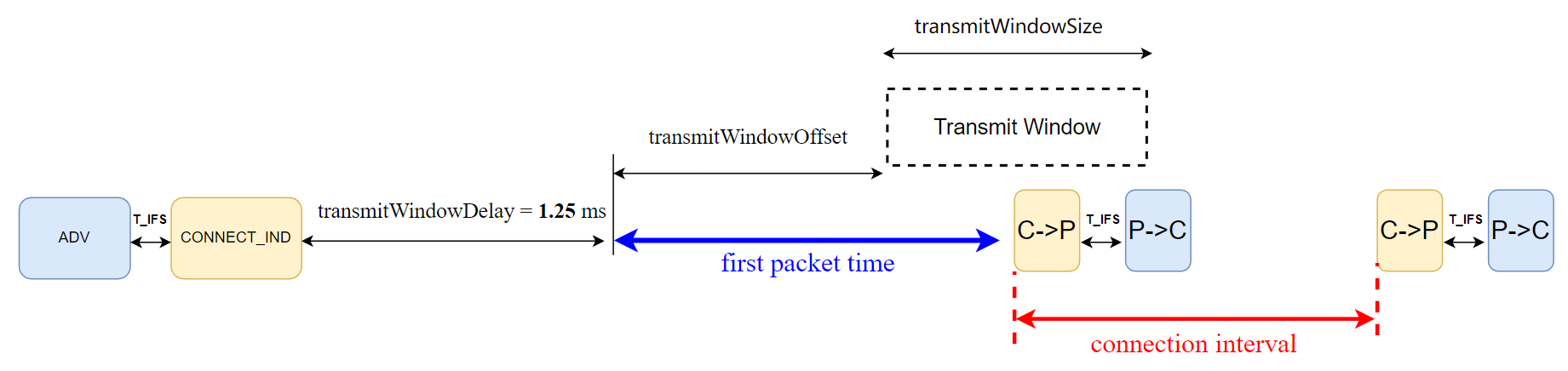

例如,在链路层连接建立——前置理论一文中,我们提到过,连接创建后,peripheral 和 central 第一次数据交互的理想情况是:

图 3

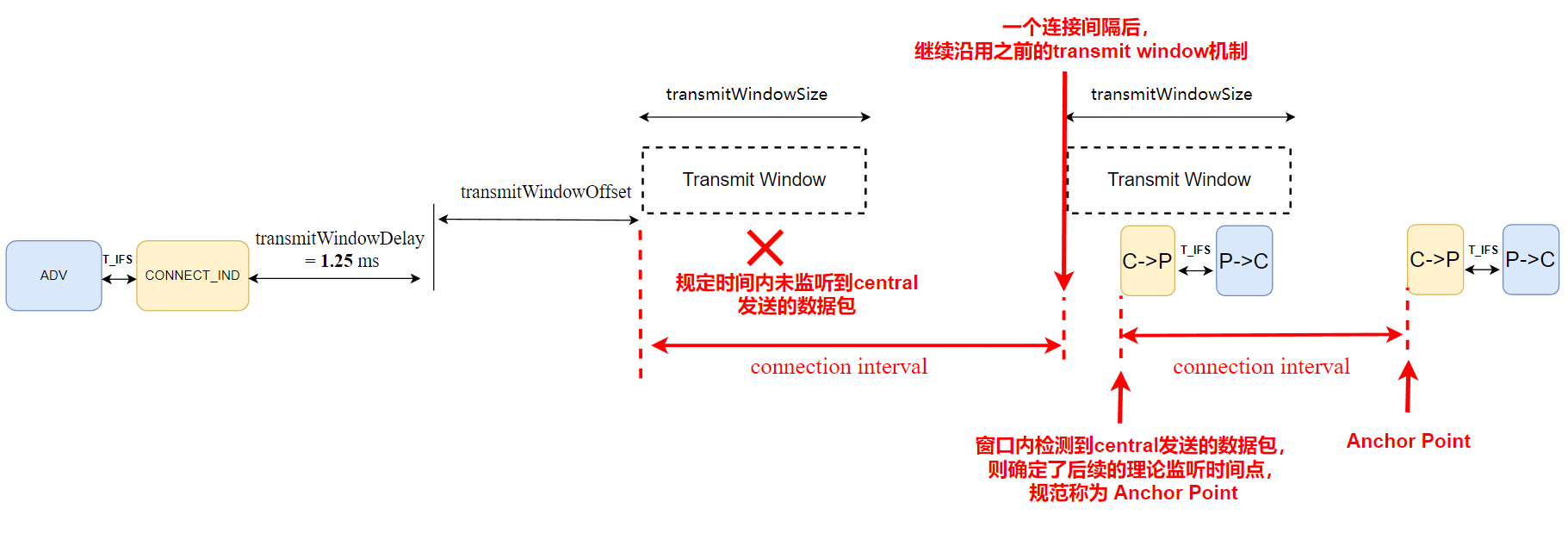

但实际可能由于信号干扰,central设备突然掉电等各种因素,导致central没有在上图中的Transmit Window范围内发出第一个数据包(C->P),这种情况怎么处理? 规范要求以Transmit Window的起始为准,延后一个连接间隔(connection interval,因为收到了CONNECT_IND,所以此时peripheral是知道连接间隔的)继续应用Transmit Window的模式开始监听:

图 4

上图中,第一个Transmit Window中,peripheral 未收到 central 发送的数据包,但是在第二个Transmit Window中完成了第一次数据交互,并确立了理论上的后续通讯时刻(Anchor Point,这里说的是理论时刻,因为考虑到时钟精度问题,真实的通讯时刻是不确定的,在文章基础概念中有说明)。

那么,如果在第二个Transmit Window中也没有收到 central 发送的数据包呢,规范针对这种可能性,规定了在连接完成建立(完成第一次数据交互)前,如果超过 6 次都没有完成第一次数据交互,则认为连接失败。
PS:实际上,连接请求(CONNECT_IND)中是有连接监督超时(Supervision Timeout)参数的,但是该参数是应用在连接建立成功(完成了第一次数据交互)以后的。为什么在连接创建后的第一次交互过程中不应用连接监督超时参数?这是因为,连接监督超时(Supervision Timeout)一般为几秒中,而连接间隔一般为几十ms。因此,6 次连接间隔也就几百ms 的时间,相比于使用 几秒的连接监督超时,使用 6 次检测可以更快地终止失败的连接建立过程(6次握手都没成功,大概率是一方设备出问题了,或当前环境干扰很多)。

连接建立过程中的丢包情况,上文已经描述了。

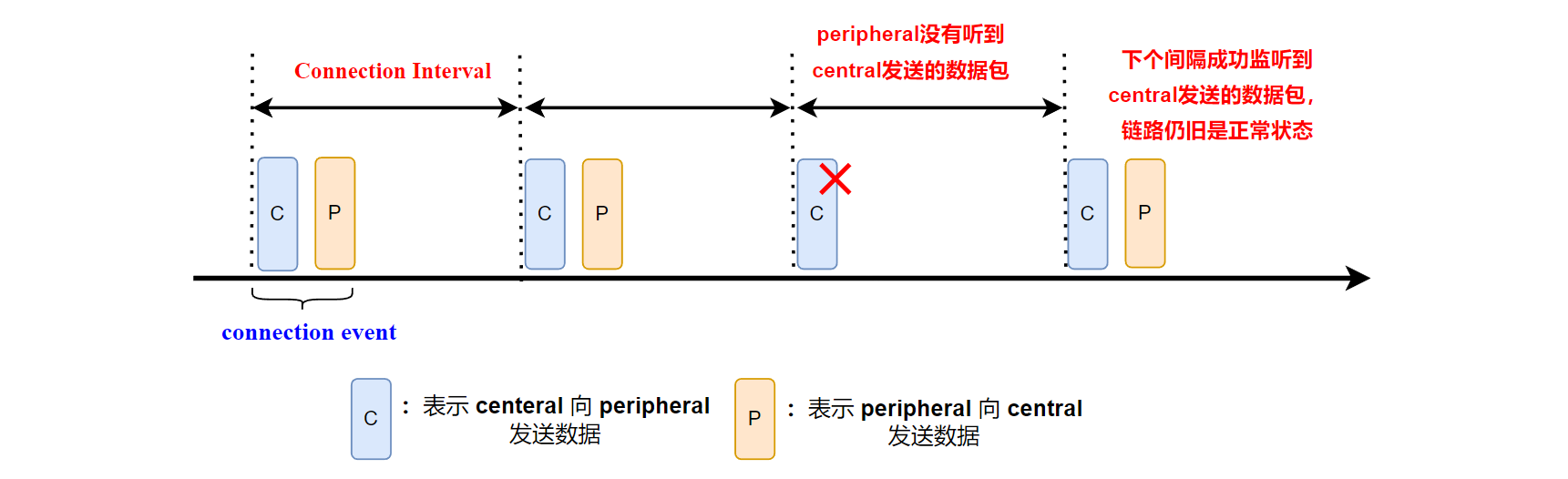

而连接建立完成后,后续的周期交互中,也是可能出现丢包的,如下图所示: 再次声明,我们都是站在广播设备/peripheral设备的角度来描述的

图 5
PS:上图中,每个连接事件中Central设备和Peripheral设备只交互一次(各发送一包数据)。不过实际中,各厂商实现都是可以交互多包数据的,我们的实现中,为了简单起见,只交互一次。

如上图所示,在连接成功建立以后,之后的任意一次交互,都可能由于环境、设备故障等因素导致没有交互成功。但只要这个交互不成功过程的持续时间,没有超过连接监督超时(Supervision Timeout),连接状态就仍旧是正常的(后续任何一次成功的交互都可以让连接监督超时重置,使得连接状态恢复正常,继续进行数据传输)。

3:连接状态下的子状态机

通过前文的描述,我们引出了一个必须考虑的实际问题,即连接建立中,以及连接建立完成后的正常周期交互过程中,都需要考虑对方设备(central,我们都是站在peripheral角度进行描述)未在规定时间发送数据包的情况(可能由于环境干扰导致没监听到,也可能由于对方设备(central)异常等原因)。

也就是说:

  1. 当设备收到了CONNECT_IND,链路进入连接创建状态,并作为peripheral 角色(即我们实现的从机)。我们使用CONN_CONNECTING_RX 来表示这个状态。(后缀的RX,表示需要监听 central 角色设备是否在规定时间范围内,发送过来的第一包数据)。

    • 当规定时间内收到了central发送过来的第一包数据,则连接建立完成,并进入 CONN_CONNECTED_TX状态。(后缀TX,因为收到central数据包后,我们需要回包)
    • 规定时间内没有收到central发送过来的第一包数据(即接收等待超时),则关闭radio。此时,如果失败次数未超过6,状态继续为CONN_CONNECTING_RX 并等待下个间隔再次尝试接收(图4情况)。如果失败超过6次了,则链路断开,连接失败。
  2. 完成了上述 1 中的第一次数据交互,则连接成功建立

    • 后续的交互中,每次连接间隔时间到达(连接事件),设备总是会先处于CONN_CONNECTED_RX 状态(因为我们实现的是Peripheral设备,每个连接间隔到期时,总是Central先向Peripheral发送数据包)。
    • 当在期望时间内收到了 Central 发送过来的数据包,则切换到 CONN_CONNECTED_TX 状态,发送回包(有数据就发送数据,没有数就发送空包以维持连接)。
    • 在期望的时间内没有收到 Central 的数据包(接收等待超时),则关闭radio。如果这个交互不成功(即在图 5的connection event中交互失败)过程的持续时间,超过了连接监督超时(Supervision Timeout),则连接断开。否则等待下次连接间隔到达(又切换回CONN_CONNECTED_RX )。

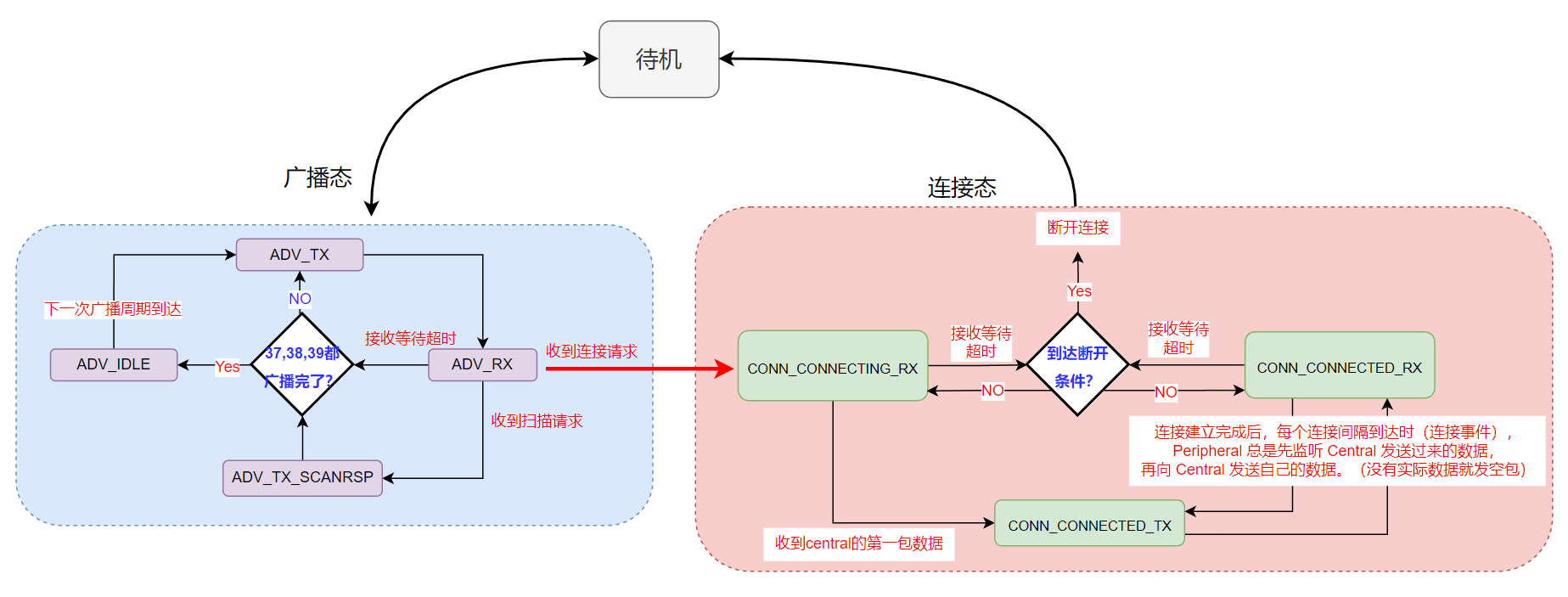

综上所述,我们可以将链路层连接态下的状态转换,大致表达为下图所示状态机:

PS:图中的连接断开条件,对于连接建立成功前来说,是 6 次握手没有成功;对于连接建立成功后来说,是交互失败持续时间到达连接监督超时。

4:具体实现

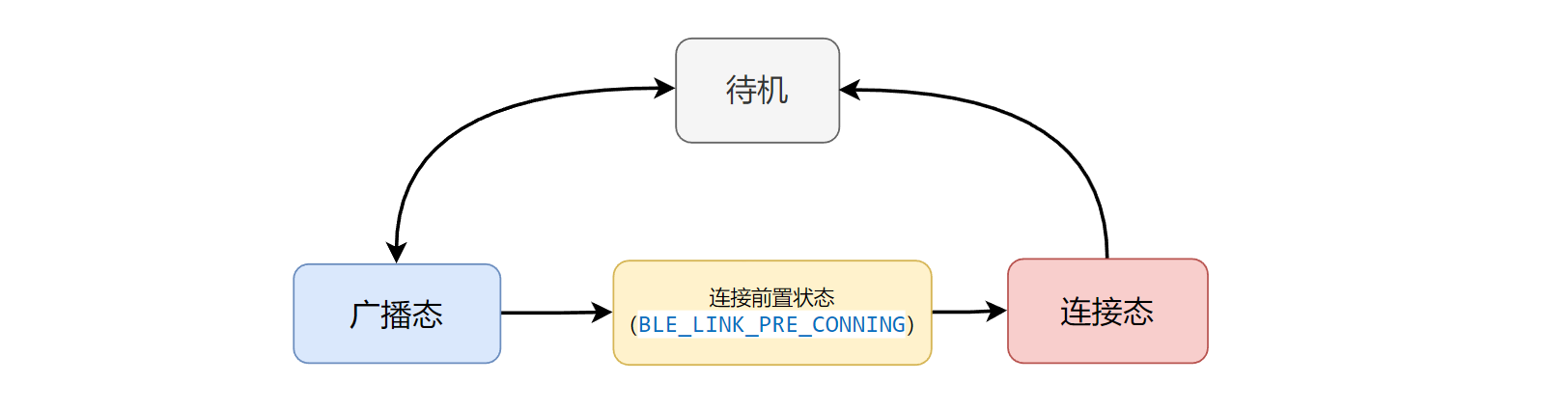

上图的状态机是一个比较理性的情况,但是在实际的实现中,我们使用了nordic radio 收/发模式自动切换特性(在文章 链路层广播状态机实现 的最后有相关描述) 以及基于DISABLED中断事件来驱动底层状态机的变换。导致在底层实现时需要一个连接前置状态,如下图所示:

PS:连接前置状态下,内部处理很简单,仅仅只是收到DISABLED中断事件后,将链路状态切换为连接态BLE_LINK_CONNECTED,并且其子状态设置为CONN_CONNECTING_RX

根据前文所述,链路层的事件处理可以概括出如下的大致代码逻辑:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
// radio发送或接收完成后的事件处理
void LinkRadioEvtHandler(EnBleRadioEvt evt)
{
// 获取当前链路状态
state = CURRENT_STATE;

// 广播状态下的相关处理
if (state == BLE_LINK_ADVERTISING) {
// 根据广播子状态执行相关动作
switch (sub_state) {
case ADV_TX: .... break;
case ADV_RX: ... break;
...
}
}
// 连接前置状态
else if (state == BLE_LINK_PRE_CONNING) {
// 链路状态切换成 BLE_LINK_CONNECTED
// 连接子状态切换成 CONN_CONNECTING_RX,准备接收第一包数据
...
}
// 连接状态下的相关处理
else if (state == BLE_LINK_CONNECTED) {
switch (sub_state) {
case CONN_CONNECTING_RX: .... break;
case CONN_CONNECTED_RX: ... break;
...
}
}
...
}

当然,实际的实现没有上面的代码那样简单,但实现的思路/逻辑就是按照上面代码的层次结构来的。
