基于 STM32H747 和 Zephyr RTOS 的嵌入式 AI 可乐瓶检测系统

发表于 分类于 本文字数： 13k 阅读时长 ≈ 16 分钟
从硬件驱动到边缘推理的完整嵌入式 AI 开发实践，实现一个检测可乐瓶位置的嵌入式AI系统。

目录

  1. 项目背景与目标
  2. 硬件平台与架构
  3. 软件架构设计
  4. Phase 1-3: 基础功能实现
  5. Phase 4: 模型训练与优化
  6. Phase 5: TFLite Micro 集成与性能优化
  7. 踩坑经验总结
  8. 性能数据汇总
  9. 项目总结与展望

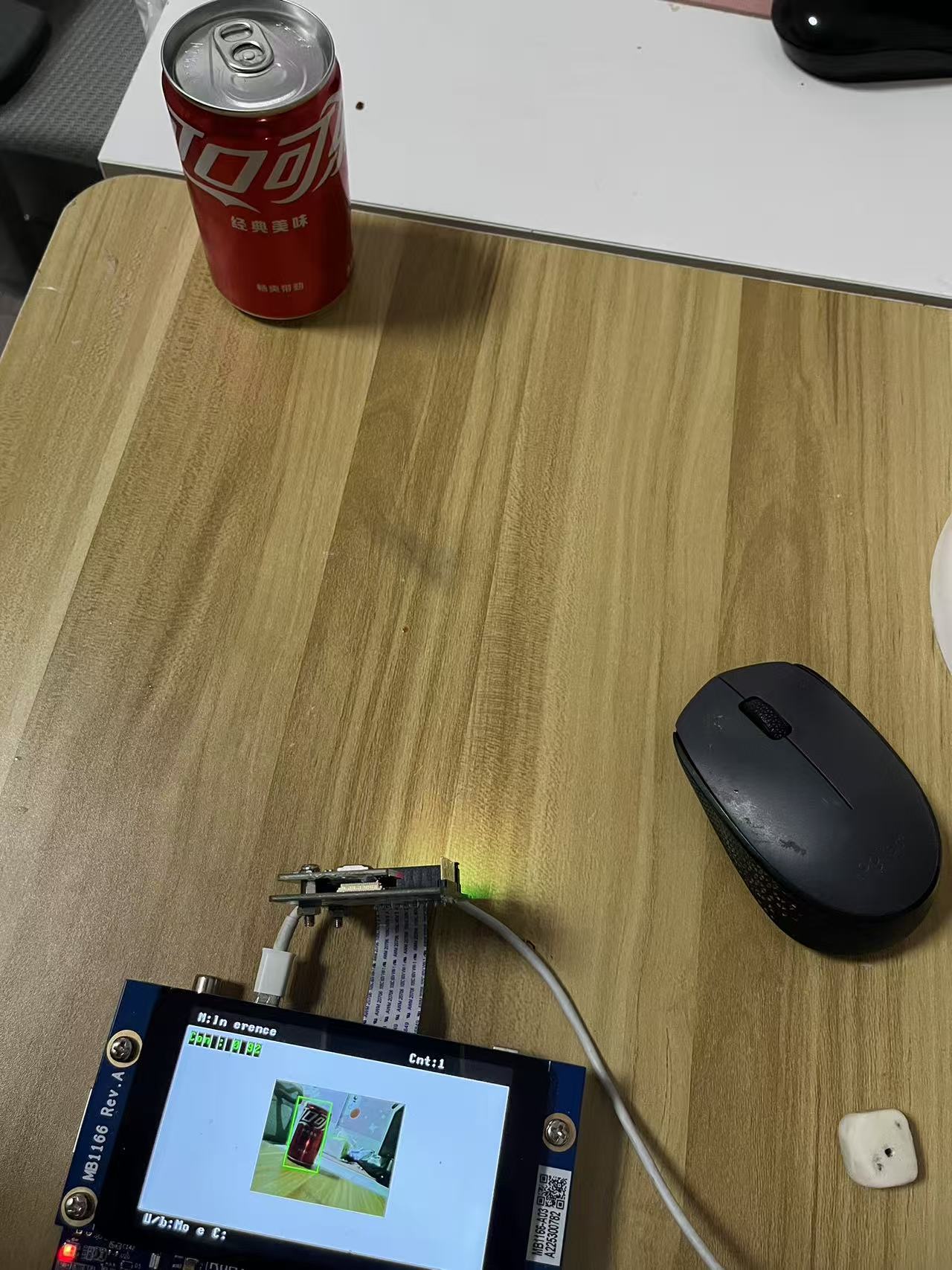

可乐瓶检测效果展示

1. 项目背景与目标

1.1 项目概述

本项目基于 STM32H747I-DISCO 开发板，实现了一个完整的嵌入式边缘 AI 目标检测系统。系统能够支持：

采集模式：

  • 通过摄像头实时采集图像
  • 可通过按键进行拍照，并将照片保存到 QSPI Flash 中
  • 支持 USB MSC，连接PC可识别为存储设备 ，方便导出图片，在 PC 上进行训练。

推理模式：

  • 通过摄像头实时采集图像
  • 使用训练好的轻量级 CNN 模型进行推理，识别图片中是否存在可乐瓶，以及可乐瓶的位置
  • 在 LCD 上实时显示检测结果

1.2 为什么选择嵌入式 AI？

边缘 AI（Edge AI）将推理能力从云端下放到终端设备，具有以下优势：

优势 说明
无需网络 无需网络传输，本地推理
隐私保护 数据不离开设备
离线运行 不依赖网络连接
低成本 无云服务费用

本项目展示了如何在资源受限的 Cortex-M7 微控制器上实现完整的目标检测流水线，从硬件驱动到 AI 推理的全栈开发经验。

1.3 技术选型

组件 选择 理由
RTOS Zephyr RTOS 开源、模块化、良好的 STM32 支持
AI 框架 TensorFlow Lite Micro 官方嵌入式推理框架，CMSIS-NN 优化
训练框架 TensorFlow 2.16 / Keras 与 TFLM 生态无缝衔接
开发板 STM32H747I-DISCO 双核 Cortex-M7/M4，丰富外设

1.3 硬件清单

组件 型号 规格
主板 STM32H747I-DISCO Cortex-M7 @ 400MHz, AXI SRAM 512KB, SDRAM 32MB
摄像头 B-CAMS-OMV-MB1683 OV5640, 5MP, DVP 接口
显示屏 B-LCD40-DSI1-MB1166 NT35510, 800×480, MIPI DSI

硬件连接图:

flowchart LR
    CAM["OV5640 摄像头"] -->|DCMI| MCU["STM32H747 M7"]
    MCU -->|MIPI DSI| LCD["NT35510 800x480"]
    MCU -->|QSPI| FLASH["64MB Flash"]

2. 硬件平台与架构

2.1 STM32H747 总线架构

STM32H747 采用多域总线架构，理解内存布局对性能优化至关重要：

内存区域 地址范围 容量 用途 访问延迟
ITCM RAM 0x0000_0000 64KB 指令紧耦合内存 ~1 周期
DTCM RAM 0x2000_0000 128KB 数据紧耦合内存 ~1 周期
AXI SRAM 0x2400_0000 512KB 主 RAM，最快 ~1-2 周期
SRAM1/2/3 0x3000_0000 288KB 通用 SRAM ~2-3 周期
Backup SRAM 0x3880_0000 4KB 备份域 ~2 周期
External SDRAM 0xD000_0000 32MB FMC SDRAM ~15-20 周期
QSPI Flash 0x9000_0000 64MB 外部 Flash ~10-30 周期

⚠️ 关键性能差异: AXI SRAM 访问延迟 ~1-2 周期，而 SDRAM 访问延迟 ~15-20 周期，慢 10 倍！

内存选择策略

性能敏感数据 → AXI SRAM (512KB)

  • 模型权重 (300KB)
  • 频繁访问的查找表
  • 关键算法的工作缓冲区

大容量需求 → SDRAM2 (32MB)

  • Tensor Arena (1MB，TFlite Micro推理需要的内存)
  • 帧缓冲 (768KB)
  • 摄像头缓冲 (460KB)
  • 临时图像处理缓冲区

本项目通过合理分配内存，将模型权重放在 AXI SRAM，Tensor Arena 放在 SDRAM2，实现了性能与容量的平衡。

2.2 系统数据流设计

采集模式数据流

flowchart LR
    A["OV5640
320×240"] --> B["DCMI DMA"]
    B --> C["RGB565 Buffer"]
    C --> D["灰度转换
"]
    D --> E["下采样
"]
    E --> F["BMP编码"]
    F --> G["QSPI Flash"]

推理模式数据流

flowchart LR
    A["OV5640
320×240"] --> B["DCMI DMA"]
    B --> C["RGB565 Buffer"]
    C --> D["灰度
"]
    D --> E["下采样
"]
    E --> F["TFLM推理
"]
    F --> G["BBox坐标描绘"]
    G --> H["更新显示帧缓冲"]
    H --> I["LCD显示"]

💡 设计要点: 推理模式下需要暂停摄像头 DMA 以避免带宽竞争。

3. 软件架构设计

3.1 项目目录结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
bottle_detector/
├── CMakeLists.txt              # 构建配置
├── prj.conf                    # Kconfig 配置
├── README.md                   # 使用说明
│
├── boards/
│   └── stm32h747i_disco_stm32h747xx_m7.overlay  # 设备树 overlay
│
├── src/
│   ├── main.c                  # 主程序、模式管理
│   ├── camera.c/h              # 摄像头驱动封装
│   ├── display.c/h             # LCD 显示驱动
│   ├── image_utils.c/h         # 图像处理 (灰度转换、下采样、BMP编码)
│   ├── ui_manager.c/h          # Joystick/按钮 UI
│   ├── storage_manager.c/h     # QSPI Flash + FAT 文件系统
│   ├── ai_engine.cpp/h         # TFLite Micro 推理引擎
│   ├── model_data_c2_bn.cpp    # 模型权重 (int8 量化)
│   └── pmu_cache.h             # 性能计数器访问
│
└── training/
    ├── train_grid.py           # 模型训练脚本
    ├── evaluate_grid.py        # 模型评估脚本
    ├── convert_to_tflm.py      # TFLite 转换脚本
    ├── augmentations.py        # 数据增强
    └── models/                 # 训练好的模型

3.2 软件分层架构

系统采用经典的分层架构，从应用层到硬件层共五层，每层职责清晰：

flowchart LR
    subgraph APP[应用层 - main.c]
        A["状态机 + 模式管理 + UI"]
    end

    subgraph PROC[处理层]
        B1["image_utils
转为灰度图片 & 下采样"]
        B2["ai_engine
TFLM推理"]
        B3["display
结果绘制"]
    end

    subgraph DRV[驱动封装层]
        C["camera.c / display.c / storage.c"]
    end

    subgraph OS[Zephyr RTOS 内核服务]
        D["Video / Display / FS / USB API"]
    end

    subgraph HW[硬件抽象层]
        E["DCMI / LTDC / QSPI 驱动"]
    end

    APP --> PROC --> DRV --> OS --> HW

各层职责说明：

层级 核心模块 主要功能
应用层 main.c 状态机管理、模式切换、用户交互
处理层 image_utils, ai_engine 图像预处理、模型推理、结果可视化
驱动封装 camera.c, display.c 硬件无关的统一接口
Zephyr 服务 Video/Display API 操作系统级别的设备管理
HAL DCMI/LTDC 驱动 寄存器级硬件操作

3.3 主程序状态机

系统有两种主要工作模式：采集模式和推理模式，通过 Joystick 上下切换。

graph LR
    subgraph 采集模式
        C1[实时显示] --> C2[按键拍照]
        C2 --> C3[保存 BMP]
        C3 --> C1
    end

    subgraph 推理模式
        I1[获取帧] --> I2[灰度+下采样]
        I2 --> I3[camera_pause]
        I3 --> I4[AI 推理]
        I4 --> I5[camera_resume]
        I5 --> I6[绘制 BBox]
        I6 --> I1
    end

    C1 -.->|Joystick U/D| I1

两种模式对比：

特性 采集模式 推理模式
目的 收集训练数据 实时目标检测
拍照 Joystick Center 触发 禁用
显示内容 摄像头画面 + 计数(已存储照片) 摄像头画面 + BBox + 置信度
存储 保存 BMP 到 Flash 不存储

4. Phase 1-3: 基础功能实现

4.1 Phase 1: 摄像头采集 + LCD 显示

4.1.1 摄像头配置

摄像头使用 OV5640 传感器，通过 DCMI (Digital Camera Interface) 接口连接：

1
2
3
4
5
6
7
8
9
10
11
// camera.c - 摄像头初始化
static const struct camera_config camera_cfg = {
    .width = 320,
    .height = 240,
    .pixelformat = VIDEO_PIX_FMT_RGB565,
    .buffer_count = 3,  // 3 个缓冲区放在 SDRAM2
};

// 静态缓冲区分配到 SDRAM2
__attribute__((section("SDRAM2")))
static uint8_t video_frame_buffers[3 * 320 * 240 * 2];  // 460KB

4.1.2 LCD 显示配置

使用全屏帧缓冲方案 (800×480)：

1
2
3
4
5
6
7
8
// display.c - 帧缓冲分配
#define FRAME_BUF_WIDTH  800
#define FRAME_BUF_HEIGHT 480
#define FRAME_BUF_SIZE   (800 * 480 * 2)  // 768KB RGB565

// 帧缓冲放在 SDRAM2
__attribute__((section("SDRAM2")))
static uint16_t frame_buffer[FRAME_BUF_SIZE / 2];

4.2 Phase 2: 图像处理流水线

4.2.1 RGB565 转灰度

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// image_utils.c
void rgb565_to_grayscale(const uint8_t *rgb565, uint8_t *gray,
                         uint32_t width, uint32_t height) {
    for (uint32_t i = 0; i < width * height; i++) {
        uint16_t pixel = ((uint16_t)rgb565[i * 2 + 1] << 8) | rgb565[i * 2];

        // RGB565 -> 8-bit RGB
        uint8_t r5 = (pixel >> 11) & 0x1F;
        uint8_t g6 = (pixel >> 5) & 0x3F;
        uint8_t b5 = pixel & 0x1F;

        // ITU-R BT.601: Y = 0.299R + 0.587G + 0.114B
        // 整数实现: Y = (R*77 + G*150 + B*29) >> 8
        gray[i] = (77 * (r5 * 255 / 31) +
                   150 * (g6 * 255 / 63) +
                   29 * (b5 * 255 / 31)) >> 8;
    }
}

4.2.2 下采样 (2x2 平均)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void downsample_2x2(const uint8_t *src, uint8_t *dst,
                    uint32_t src_w, uint32_t src_h) {
    uint32_t dst_w = src_w / 2;
    uint32_t dst_h = src_h / 2;

    for (uint32_t y = 0; y < dst_h; y++) {
        for (uint32_t x = 0; x < dst_w; x++) {
            // 2x2 块求平均
            uint16_t sum = src[(y*2) * src_w + (x*2)] +
                           src[(y*2) * src_w + (x*2+1)] +
                           src[(y*2+1) * src_w + (x*2)] +
                           src[(y*2+1) * src_w + (x*2+1)];
            dst[y * dst_w + x] = sum >> 2;  // 除以 4
        }
    }
}

4.3 Phase 3: QSPI Flash 存储 + USB MSC

4.3.1 设备树 Overlay 配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
// boards/stm32h747i_disco_stm32h747xx_m7.overlay

/ {
    /* Flash Disk for USB MSC */
    msc_disk0 {
        compatible = "zephyr,flash-disk";
        partition = <&storage_partition>;
        disk-name = "NAND";
        cache-size = <8192>;
    };
};

/* QSPI Flash 分区 - 64MB FAT */
&mt25ql512ab1 {
    partitions {
        compatible = "fixed-partitions";
        storage_partition: partition@0 {
            label = "storage";
            reg = <0x0 DT_SIZE_M(64)>;
        };
    };
};

4.3.2 prj.conf 配置

1
2
3
4
5
6
7
8
# Flash 和文件系统
CONFIG_FLASH=y
CONFIG_FAT_FILESYSTEM_ELM=y
CONFIG_FS_FATFS_LFN=y

# USB MSC (PC 直接读取)
CONFIG_USB_DEVICE_STACK_NEXT=y
CONFIG_USBD_MSC_CLASS=y

4.3.3 存储限制问题（未解决）

问题 现象 原因
容量限制 只能使用 ~8MB QSPI Flash 地址映射限制
实际容量 约 400 张照片 每张 BMP ~20KB

5. Phase 4: 模型训练与优化

5.1 模型架构设计

采用网格回归架构（YOLO 风格），适合单目标检测：

flowchart TB
    INPUT["输入: 120×160×1"]

    CONV1["Conv2D 32, 3×3 + BN + ReLU
MaxPool 2×2"]
    SIZE1["60×80×32"]

    CONV2["Conv2D 64, 3×3 + BN + ReLU
MaxPool 2×2"]
    SIZE2["30×40×64"]

    CONV3["Conv2D 128, 3×3 + BN + ReLU
MaxPool 2×2"]
    SIZE3["15×20×128"]

    CONV4["Conv2D 128, 3×3 + BN + ReLU"]

    CONV5["Conv2D 5, 1×1 + Sigmoid"]
    OUTPUT["输出: 15×20×5
[conf, x, y, w, h]"]

    INPUT --> CONV1 --> SIZE1
    SIZE1 --> CONV2 --> SIZE2
    SIZE2 --> CONV3 --> SIZE3
    SIZE3 --> CONV4 --> CONV5 --> OUTPUT

架构设计要点：

  1. 输入分辨率 160×120: 平衡精度与计算量，下采样 2x2 后的尺寸
  2. 逐步下采样: 三次 MaxPool 将特征图缩小到 15×20 网格
  3. 保持空间信息: 不使用 Global Average Pooling，保留位置感知能力
  4. 网格输出: 每个 grid cell 预测 [置信度, x偏移, y偏移, 宽度, 高度]

5.2 网格输出解码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# 训练代码中的目标编码
def encode_target(bbox, grid_h=15, grid_w=20):
    x_center, y_center, width, height = bbox

    # 找到目标中心所在的网格
    grid_x = int(x_center * grid_w)
    grid_y = int(y_center * grid_h)

    # 计算网格内偏移
    x_offset = x_center * grid_w - grid_x
    y_offset = y_center * grid_h - grid_y

    # 在目标网格设置值
    target[grid_y, grid_x] = [1.0, x_offset, y_offset, width, height]
    return target

5.3 训练配置与数据集

数据集划分

数据集 样本数 正样本 负样本 比例
Train 788 605 (76.8%) 183 (23.2%) 80%
Val 98 76 (77.6%) 22 (22.4%) 10%
Test 99 73 (73.7%) 26 (26.3%) 10%

训练超参数

1
2
3
4
5
6
conf_weight = 2.0      # 置信度损失权重
bbox_weight = 4.0      # 边界框损失权重
initial_lr = 0.001     # 初始学习率
max_epochs = 150       # 最大训练轮数
batch_size = 16        # 批大小
optimizer = Adam + Cosine Annealing  # 余弦退火：学习率按余弦曲线从初始值逐渐降到 0，前期学习快、后期精细调参

5.4 滤波器配置探索

通过调整卷积层滤波器数量，探索模型大小与精度的平衡：

配置 滤波器配置 参数量 DS综合分 召回率 备注
A2 32→64→128→256→128→5 686K 0.817 86.3% 原始模型，精度最高但参数量大
B1 24→48→96→128→5 164K - 52.6% ❌ 召回率不足
C1 32→64→96→128→5 187K 0.733 69.9% 参数量减少 73%，精度下降
C2 32→64→128→128→5 242K 0.760 79.5% ✅ 精度与大小平衡
C3 32→64→128→128→64→5 316K 0.784 83.6% ✅ 精度较好但参数量增加

5.5 BatchNorm 层顺序优化

5.5.1 问题背景

前期模型（A2、C1、C2、C3）采用 Conv → Activation → BN 的层顺序。在转换为 TFLite int8 时发现：

  • 无法完全量化: BN 层无法融合到 Conv 层
  • 推理效率低: 需要单独执行 BN 计算

5.5.2 解决方案

调整层顺序为 Conv → BN → Activation：

flowchart LR
    subgraph 优化前["❌ 原顺序 (A2/C1/C2/C3)"]
        C1["Conv"] --> A1["ReLU"] --> BN1["BatchNorm"]
    end
flowchart LR
    subgraph 优化后["✅ 新顺序 (C2_BN/C3_BN)"]
        C2["Conv"] --> BN2["BatchNorm"] --> A2["ReLU"]
    end

原理: TFLite 量化时，Conv → BN → Activation 顺序可以自动将 BN 参数融合到 Conv 的权重和偏置中，运行时无需额外计算 BN。

5.5.3 评估结果对比

模型 层顺序 参数量 DS综合分 召回率 误检率 推理时间
A2_best_grid Conv→ReLU→BN 686K 0.817 86.3% 3.8% 2781ms
C1_best_grid Conv→ReLU→BN 187K 0.733 69.9% 7.7% 1627ms
C2_BN Conv→BN→ReLU 242K 0.760 79.5% 11.5% 1285ms

关键结论: C2_BN 参数量 (242K) > C1 (187K)，但推理更快！原因是 BN 融合减少了运行时计算量。
平衡指标效果 和 模型大小，最终采用了 C2_BN 这个模型，作为部署模型。

6. Phase 5: TFLite Micro 集成与性能优化

6.1 TFLite Micro 概述

TensorFlow Lite Micro (TFLM) 是专为微控制器设计的轻量级推理引擎：

特性 说明
核心运行时 最小 16KB
操作系统 不需要
动态内存 不允许（使用 Arena 分配）
标准库 不依赖 C++ STL

TFLM vs TFLite 对比：

特性 TensorFlow Lite TFLite Micro
目标平台 移动设备/嵌入式 Linux 微控制器 (Cortex-M)
最小内存 ~1MB ~16KB
动态分配 支持 仅静态 Arena
操作支持 完整 精简子集
C++ STL 可选 不支持

嵌入式推理的关键挑战：

  1. 内存限制: 必须预先分配所有 tensor 内存（Arena）
  2. 量化必做: int8 量化减少 4x 内存和显著加速
  3. 操作裁剪: 只支持有限的算子，复杂模型可能不支持

6.2 模型转换与量化

转换流程（以 C2_BN 为例）

flowchart LR
    A["C2_BN_best_grid.keras
2.9MB"] --> B["C2_BN_model_int8.tflite
252KB"]
    B --> C["model_data_c2_bn.cpp
C 数组 (嵌入式)"]

量化转换代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# convert_to_tflm.py
def convert_keras_to_tflite_int8(keras_model_path, output_path):
    model = tf.keras.models.load_model(keras_model_path)

    converter = tf.lite.TFLiteConverter.from_keras_model(model)

    # 启用量化优化
    converter.optimizations = [tf.lite.Optimize.DEFAULT]

    # 使用训练数据进行校准
    converter.representative_dataset = representative_dataset

    # 全 int8 量化
    converter.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS_INT8]
    converter.inference_input_type = tf.int8
    converter.inference_output_type = tf.float32

    tflite_model = converter.convert()

TensorFlow 2.16 Bug 解决

问题: from_keras_model() + lambda loss 触发 call_context bug

Lambda Loss: 指用 Python lambda 表达式或自定义函数定义的损失函数，而非 Keras 内置的 'mse'、'categorical_crossentropy' 等。本项目使用自定义损失函数来分别加权置信度和边界框损失。

解决方案: 使用 concrete function 方式

1
2
3
4
5
6
7
8
9
10
11
12
# 重新编译模型
model.compile(optimizer=tf.keras.optimizers.Adam(), loss='mse')

# 获取 concrete function
@tf.function(input_signature=[tf.TensorSpec(shape=(1,120,160,1), dtype=tf.float32)])
def inference(x):
    return model(x, training=False)

cf = inference.get_concrete_function()

# 使用 concrete function 转换
converter = tf.lite.TFLiteConverter.from_concrete_functions([cf])

6.3 AI 引擎实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
// ai_engine.cpp
int ai_engine_init(void) {
    // 1. 加载模型（复制到对齐的缓冲区）
    memcpy(aligned_model_buffer, g_model_data, g_model_data_len);
    model = tflite::GetModel(aligned_model_buffer);

    // 2. 注册操作 - 使用 CMSIS-NN 优化版本
    static tflite::MicroMutableOpResolver<20> resolver;
    resolver.AddConv2D(tflite::Register_CONV_2D_INT8());
    resolver.AddMaxPool2D(tflite::Register_MAX_POOL_2D_INT8());
    // ...

    // 3. 创建解释器
    static tflite::MicroInterpreter static_interpreter(
        model, resolver, tensor_arena, TENSOR_ARENA_SIZE);
    interpreter = &static_interpreter;

    // 4. 分配 tensor 内存
    interpreter->AllocateTensors();

    return 0;
}

int ai_engine_run_inference(const uint8_t *grayscale_160x120,
                            inference_result_t *result) {
    // 准备输入数据（量化）
    int8_t* input_data = input_tensor->data.int8;
    for (int i = 0; i < 160 * 120; i++) {
        float normalized = grayscale_160x120[i] / 255.0f;
        input_data[i] = (int8_t)(normalized / input_scale + input_zero_point);
    }

    // 运行推理
    interpreter->Invoke();

    // 解码输出
    decode_bbox(output_tensor->data.f, &result->bbox);

    return 0;
}

6.4 性能优化历程

优化 1: CMSIS-NN 加速

版本 推理时间 加速比 关键技术
Reference (纯C) 30,723 ms 1x 无优化
CMSIS-NN 1,285 ms 24x DSP SIMD 指令 (smlad, sxtb16)

优化 2: AXI SRAM 内存优化

将模型权重从 SDRAM2 移到 AXI SRAM：

1
2
3
// 去掉 section 属性，让链接器自动放入 RAM
__attribute__((aligned(64)))
static uint8_t aligned_model_buffer[MODEL_DATA_SIZE_MAX];
指标 优化前 (SDRAM2) 优化后 (AXI SRAM) 提升
推理时间 1342 ms 1025 ms -24%
CPI 开销 70.1% 50.0% -20%

CPI (Cycles Per Instruction): 每指令周期数，衡量 CPU 效率的指标。CPI 越低表示 CPU 等待内存的时间越少。模型权重从 SDRAM2 移到 AXI SRAM 后，内存访问延迟从 ~15-20 周期降到 ~1-2 周期，CPI 显著下降。

优化 3: DCMI DMA 带宽竞争解决

问题: 推理时间从 ~1s 暴涨到 ~20s

根因: STM32H747 的总线架构中，DCMI 和 DMA 都通过 AHB 总线访问 SDRAM2。DCMI 使用 DMA 循环模式时，持续占用 SDRAM2 带宽，导致推理过程中访问 SDRAM 触发频发的总线仲裁。

解决方案: camera_pause/resume 机制

1
2
3
4
5
6
7
8
9
10
11
12
13
// camera.c
#define DCMI_BASE_ADDR    0x48020000UL
#define DCMI_CR_CAPTURE   (1U << 14)

void camera_pause(void) {
    volatile uint32_t *dcmi_cr = (volatile uint32_t *)DCMI_BASE_ADDR;
    *dcmi_cr &= ~DCMI_CR_CAPTURE;  // 停止 DMA
}

void camera_resume(void) {
    volatile uint32_t *dcmi_cr = (volatile uint32_t *)DCMI_BASE_ADDR;
    *dcmi_cr |= DCMI_CR_CAPTURE;   // 恢复 DMA
}
1
2
3
4
// main.c
camera_pause();                           // 停止 DCMI DMA
ai_engine_run_inference(downsampled_buffer, &result);
camera_resume();                          // 恢复 DCMI DMA
状态 推理时间 加速比
Camera DMA 持续运行 ~20,000 ms 1x
Camera pause/resume ~1,049 ms 19x

6.5 最终内存布局

区域 地址范围 大小 用途 占用率
RAM (AXI SRAM) 0x2400_0000 512KB 模型权重 + 程序数据 496KB (97%)
SDRAM2 0xD000_0000 32MB Tensor Arena + 帧缓冲 3MB (9%)
FLASH 0x0800_0000 1MB 代码 + 只读数据 576KB (56%)

7. 踩坑经验总结

💡 本章汇总了项目开发过程中遇到的主要问题和解决方案，希望能帮助后来者少走弯路。

7.1 Zephyr 驱动修改

本项目对 Zephyr 上游代码做了两处关键修改：

7.1.1 OV5640 PLL 配置优化

文件: zephyr/drivers/video/ov5640.c

问题: 摄像头帧率只有 3-4 fps，显示不流畅。

根因: OV5640 传感器的输出帧率可由内部 PLL 时钟控制。Zephyr 原始驱动配置下的输出帧率过低。可通过如下寄存器进行修改。

解决方案: 修改 init_params_dvp 数组中的几个 PLL 相关配置，具体可参考：stm32h747-DCMI-OV5640

1
2
3
4
{ 0x3034  },
{ 0x3035  },
{ 0x3036 },
{ 0x3037 },

7.1.2 LTDC MIPI DSI 模式显示冻结修复

文件: zephyr/drivers/display/display_stm32_ltdc.c

问题: MIPI DSI 模式下，display_write 在首帧后永久阻塞

根因: LINE 中断同步机制在 pend_buf == front_buf 时死锁

解决方案: MIPI DSI 模式使用直接帧缓冲更新

1
2
3
4
5
6
7
#if defined(CONFIG_MIPI_DSI)
    // MIPI DSI: 直接更新帧缓冲地址，不等待中断
    __HAL_LTDC_RELOAD_IMMEDIATE_CONFIG(&data->hltdc);
#else
    // RGB 模式: 保持原有 LINE 中断同步
    k_sem_take(&data->sem, K_MSEC(100));
#endif

8. 性能数据汇总

8.1 优化成果

优化项 优化前 优化后 加速比
CMSIS-NN INT8 30,723 ms 1,285 ms 24x
AXI SRAM 存放模型权重（测试数据纯测试推理，无camer+LCD） 1,342 ms 1,025 ms 1.3x
Camera Pause（实际使用 camer + LCD 的真实推理） ~20,000 ms ~1,049 ms 19x

8.2 推理模式帧处理分解

pie showData
    title 帧处理时间分布 (总计 1104ms)
    "AI 推理" : 1049
    "显示刷新" : 49
    "灰度转换" : 5
    "下采样" : 1
处理步骤 耗时 占比
灰度转换 5 ms 0.5%
下采样 1 ms 0.1%
AI 推理 1049 ms 95.0%
显示刷新 49 ms 4.4%
总计 1104 ms 100%

帧率: ~0.9 fps (AI 推理占 95% 时间)

8.3 三模型对比

模型 参数量 DS综合分 召回率 误检率 推理时间
A2_best_grid 686K 0.817 86.3% 3.8% 2781ms
C2_BN 242K 0.760 79.5% 11.5% 1025ms
C1_best_grid 187K 0.733 69.9% 7.7% 1627ms

引用
